Protocolli di comunicazione PLC a confronto: una guida per l'acquirente multi-marca su Modbus, PROFINET, EtherNet/IP, EtherCAT e OPC UA (2026)

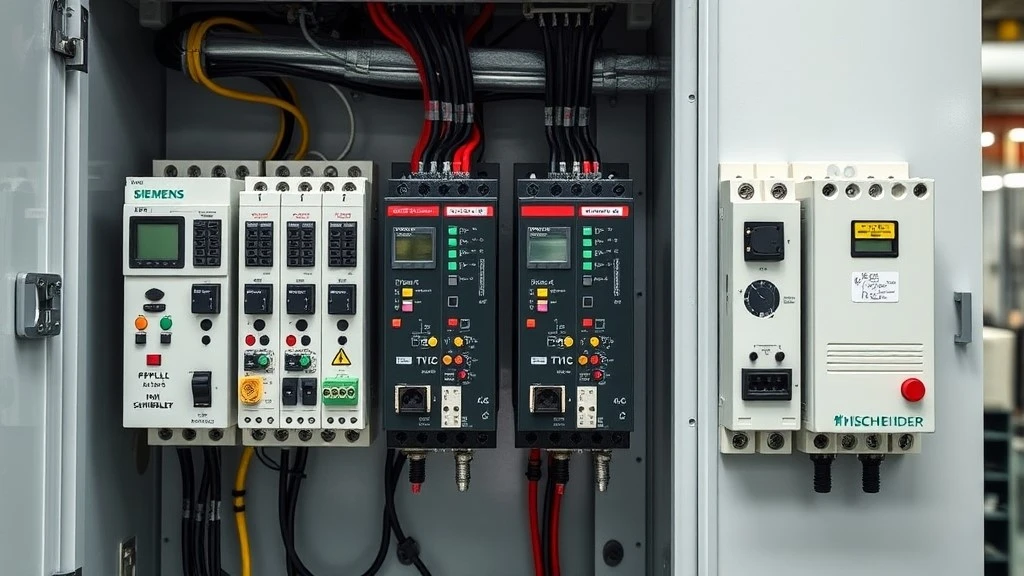

Il tuo progetto di retrofit arriva sulla tua scrivania con quattro marchi di PLC già nell'armadio-un Siemens S7-1500 che guida la linea principale, un Allen-Bradley ControlLogix sulla cella di imballaggio, un Mitsubishi FX5U che gestisce un pallettizzatore di vecchia generazione e uno Schneider M580 aggiunto da qualcuno l'anno scorso per il nuovo collegamento SCADA-. Benvenuti nella realtà più comune-e meno{9}discussa delle fabbriche moderne.

La maggior parte degli articoli sui protocolli di comunicazione PLC si fermano a "ecco cosa sono Modbus, PROFINET ed EtherNet/IP". Questa guida alla comunicazione PLC multi-marca va oltre. Confronteremo i protocolli PLC testa-a-testa, ti mostreremo quali protocolli utilizzano effettivamente ciascun marchio principale, spiegheremo come farli interoperare, ti forniremo un elenco di controllo per l'approvvigionamento e analizzeremo i problemi di risoluzione dei problemi più comuni che il nostro team tecnico incontra ogni settimana.

Perché i protocolli di comunicazione del PLC sono più importanti del PLC stesso

Il costo nascosto della mancata corrispondenza del protocollo

Una linea di imballaggio alimentare di medie-dimensioni che abbiamo recentemente contribuito a riquotare disponeva di un budget hardware di $ 48.000 per una nuova sezione di trasporto. L'oggetto "mancato"? La linea esistente funzionava con EtherNet/IP, i VFD proposti erano solo PROFINET- e nessuno ha valutato il prezzo del convertitore di protocollo, delle ore extra di messa in servizio o della rimappatura dei tag SCADA. Il costo esterno--è risultato pari a 1,7 volte il budget originale. Le mancate corrispondenze del protocollo non vengono visualizzate nelle schede tecniche-ma vengono visualizzate negli ordini di modifica.

Perché la scelta del protocollo è una decisione di 10 anni

Puoi scambiare una CPU PLC in un fine settimana. Non è possibile scambiare un ecosistema di protocolli perché ogni unità, sensore, HMI, gateway MES, switch e programma di formazione per operatori è collegato ad esso. Scegliendo PROFINET, ti impegni per un decennio di file GSDML, unità allineate Siemens-e switch PN-aware. Scegli bene all'inizio e ogni acquisto futuro diventerà più economico. Scegli male e ogni acquisto futuro comporta una tassa nascosta.

2. Le 4 Famiglie di Protocolli di Comunicazione PLC (Mappa Rapida)

Prima di approfondire, ecco il modello mentale di 30 secondi. Ogni protocollo che incontrerai rientra in una delle quattro famiglie.

Seriale/eredità

Lo strato OG. RS-232 sposta i dati tra due dispositivi tramite un cavo corto (fino a ~15 m). RS-485 è scalabile su reti multi-drop fino a 32 nodi a 1.200 m. Modbus RTU è il protocollo applicativo aperto che si basa su RS-485 e rimane il protocollo più ampiamente supportato al mondo per contatori di energia, unità semplici e dispositivi legacy.

Bus di campo

Autobus industriali-costruiti appositamente dagli anni '90. Profibus DP (guidato da Siemens-, fino a 12 Mbps), CANopen (movimento e trasporto, ISO 11898), DeviceNet (precedente Allen-Bradley, basato su CAN-) e CC-Link (bus di campo Mitsubishi). Ancora installato in milioni di armadi; raramente specificato per nuovi progetti greenfield.

Ethernet industriale

La spina dorsale moderna. PROFINET, EtherNet/IP, EtherCAT, Modbus TCP e CC-Link IE/TSN funzionano tutti su hardware Ethernet standard ma con determinismo a livelli, diagnostica e scambio di tag in più. Oggi è qui che va la maggior parte dei nuovi investimenti in automazione.

Ponti IT/OT

La famiglia più recente, progettata per trasferire i dati OT nei sistemi IT. OPC UA fornisce uno scambio di dati sicuro, semanticamente-ricco e indipendente dal fornitore-. MQTT offre pubblicazione/sottoscrizione leggera per la telemetria IIoT e la connettività cloud. Le API REST compaiono sempre più spesso sui gateway edge per l'integrazione diretta con MES ed ERP.

3. Testa-a-testa: Modbus vs PROFINET vs EtherNet/IP vs EtherCAT vs OPC UA

Questo è il confronto che guida la maggior parte delle conversazioni sugli appalti.

Tempo di ciclo, jitter e determinismo

Se controlli servoassi con ingranaggi elettronici, hai bisogno di un determinismo rigido-PROFINET IRT o EtherCAT. Se stai spostando dati I/O del trasportatore, EtherNet/IP con un RPI di 10 ms è sufficiente. Modbus TCP è progettato per il monitoraggio e la configurazione, non per il controllo-a circuito chiuso.

Quota di mercato e base installata per regione

I report sulle reti di settore mostrano costantemente EtherNet/IP e PROFINET ai primi posti per le nuove installazioni (ciascuno nella fascia bassa del-30% a livello globale), con EtherCAT che cresce più rapidamente anno dopo anno. A livello regionale, EtherNet/IP domina il Nord America; PROFINET domina l'Europa; CC-Link IE ed EtherCAT sono leader in Giappone, Corea e nella Grande Cina. Modbus rimane la lingua franca universale per qualsiasi scambio di dati non-in tempo reale.

Costo di proprietà

Non confrontare solo l'hardware. Il costo totale include il tempo di progettazione (PROFINET richiede un'importazione GSDML per dispositivo, EtherCAT necessita di file ESI), il costo dello switch (gli switch PROFINET/EtherNet/IP gestiti costano 2–4 volte quelli non gestiti), la licenza (alcuni stack OPC UA sono componenti aggiuntivi a pagamento) e la formazione del personale. Modbus è il punto-to-più economico. EtherCAT è più economico nell'hardware del nodo puro, ma richiede una curva di apprendimento-premium.

Posizione della sicurezza informatica per protocollo

Modbus e Profibus sono stati progettati prima che la sicurezza informatica diventasse un problema-non dispongono di autenticazione o crittografia nativa. PROFINET ed EtherNet/IP hanno aggiunte estensioni di sicurezza (PROFINET Security Class 1–3, CIP Security). OPC UA è stato creato innanzitutto per la sicurezza- con certificati X.509 e crittografia TLS, motivo per cui sta diventando il ponte IT/OT predefinito per qualsiasi impianto esposto a reti aziendali.

4. Protocollo per marca: quale protocollo parla effettivamente il tuo PLC?

Questa è la tabella di cui ogni acquirente multi-brand ha bisogno e quasi nessun articolo della concorrenza viene pubblicato.

Punti chiave:

• Siemens è essenzialmente una famiglia PROFINET con una facciata OPC UA per i dati upstream.
• Rockwell è una famiglia EtherNet/IP, punto-ogni altro protocollo è integrato-.
• Il percorso futuro di Mitsubishi è CC-Link IE TSN, anche se Modbus è oggi il gateway più semplice.
• Schneider è il marchio principale più allineato al Modbus-e il più facile da integrare con qualsiasi cosa.
• ABB e Omron sono i multi-protocollo-nativamente più utili quando la flessibilità è importante.

5. Comunicazione tra marchi-: come far dialogare PLC diversi

Quando è possibile utilizzare un protocollo condiviso

Se lo scambio di dati non è -temporale-critico (conteggi di produzione, download di ricette, allarmi, dati energetici), il percorso più economico è abilitare Modbus TCP su entrambi i controller. Quasi tutti i principali marchi supportano la funzionalità del server Modbus TCP. OPC UA è l'alternativa moderna-più sicura, semanticamente più ricca e sempre più disponibile in modo nativo su Siemens S7-1500, Rockwell (tramite FactoryTalk Linx Gateway), Schneider M580, Mitsubishi iQ-R e la serie Omron NX.

Quando hai bisogno di un gateway di protocollo

Se hai bisogno di uno scambio deterministico-ad esempio, della sincronizzazione del movimento tra una linea PROFINET Siemens e una cella EtherNet/IP Rockwell-hai bisogno di un gateway hardware. Leader di mercato:

• Anybus (reti HMS)Famiglie Communicator e X-gateway
• Tecnologia ProSoftSerie PLX (particolarmente forte su Rockwell ↔ tutto)
• MoxaMGateper il bridging da seriale-a-Ethernet
• Leone Rossoper il bridging di protocolli integrati HMI-

Budget da $ 400 a $ 2.000 per gateway più 4-16 ore di progettazione per integrazione.

Collegare Siemens ↔ Rockwell

Il caso classico. Tre architetture praticabili:

• Ponte OPC UA:S7-1500 pubblica tramite il suo server OPC UA nativo; FactoryTalk Linx Gateway si abbona. Utile per i dati di produzione, non per il controllo a circuito chiuso.
• Gateway EtherNet/IP ↔ PROFINET:un gateway Anybus X-mappa i tag-a-tag in entrambe le direzioni con uno scambio inferiore a 50 ms.
• Modbus TCP condiviso:entrambi i controller fungono da server Modbus TCP; un terzo "master"-spesso l'HMI o un gateway edge-effettua il polling di entrambi. Il più economico ma il più lento.

Collegamento del bus di campo legacy alla moderna Ethernet

Migrazione di un ramo Profibus DP su PROFINET? Non è necessario strappare e sostituire. I moduli IE/PB Link (Siemens) o i gateway-Anybus Profibus-di terze parti a-PROFINET consentono di mantenere gli slave legacy durante l'aggiornamento del controller. Lo stesso modello funziona per DeviceNet-a-EtherNet/IP tramite lo scanner 1788-EN2DN di Rockwell o equivalenti Anybus.

6. La lista di controllo dell'acquirente: 7 domande sul protocollo da porre prima di ordinare PLC, HMI o VFD

Utilizza questa lista di controllo su ogni scheda tecnica prima di sollevare un PO. La maggior parte dei nostri ticket di supporto settimanali avrebbero potuto essere evitati solo con la domanda 7.

• Quale protocollo parla effettivamente la linea esistente?Confermalo sulla CPU installata, non sui disegni originali-qualcuno ha adattato qualcosa.
• Nativo o opzionale: la scheda tecnica specifica la versione del firmware?Una CPU elencata come "supporta PROFINET" può richiedere un firmware maggiore o uguale a V4.5. Verificalo.
• Chiavi di licenza: OPC UA/Modbus è una funzionalità gratuita o un modulo a pagamento?Alcune funzionalità Rockwell e Mitsubishi OPC UA richiedono licenze runtime.
• Tipo di connettore e cablaggio: M12 D-codificato (PROFINET), RJ45 (EtherNet/IP / Modbus TCP), morsetti a vite (Modbus RTU / RS-485)?
• Topologia: anello (MRP/DLR), stella o linea? Gli switch e i dispositivi finali devono supportare quello specificato.
• Diagnostica: il protocollo espone la diagnostica a livello di dispositivo- (allarmi PROFINET, messaggistica CIP EtherNet/IP) al tuo HMI/SCADA o solo allo stato on/off?
• Compatibilità con parti di ricambio-: stesso numero di modello ≠ stessa revisione del protocollo. Un codice Siemens 6ES7... con un codice trattino diverso può significare un processore di comunicazione completamente diverso.

7. Risoluzione dei problemi comuni di comunicazione del PLC

I cinque problemi che il nostro team di assistenza riscontra più spesso-e cosa controllare per primo.

8. A prova di futuro-: TSN, Single Pair Ethernet e 5G nelle reti PLC

Reti-sensibili al fattore tempo (TSN)

TSN è un insieme di standard IEEE 802.1 che porta la pianificazione deterministica in tempo reale-su Ethernet standard. PROFINET su TSN, EtherNet/IP con CIP su TSN e CC-Link IE TSN convergono tutti sullo stesso livello fisico. L'implicazione: i futuri switch Ethernet trasporteranno traffico di marchi misti senza rinunciare al determinismo. Se specifichi nuovi switch oggi, richiedi modelli pronti per TSN-.

Ethernet a coppia singola (SPE) e APL

SPE offre Ethernet a 10 Mbps più alimentazione su una singola coppia di cavi-fino a 1.000 m. Ethernet-APL (Advanced Physical Layer) estende SPE negli impianti di processo in aree pericolose-, sostituendo i loop da 4–20 mA con Ethernet completo allo strumento da campo. Si tratta della sostituzione a lungo termine-di HART e Profibus PA.

5G + OPC UA su MQTT

Le reti 5G private abbinate a OPC UA PubSub su MQTT consentono il controllo wireless deterministico di AGV, gru e robot mobili con una latenza inferiore a 10 ms. Le prime implementazioni nel settore automobilistico e della logistica sono già in produzione, non in fase pilota.

Cosa comprare oggi che non sarà obsoleto nel 2030

Specifica le CPU che supportano server OPC UA nativi, switch predisposti per TSN- e che preferiscono EtherNet/IP, PROFINET o EtherCAT rispetto al bus di campo puro sulle nuove build. Mantieni Modbus TCP nella tua cassetta degli attrezzi come fallback universale-sopravviverà alla maggior parte di noi.

9. Come scegliere il protocollo giusto: albero decisionale di 60 secondi

La risposta giusta nella guida alla selezione del protocollo PLC è raramente un singolo protocollo-si tratta di un'architettura a più livelli: protocolli nativi dove sono più veloci, protocolli condivisi dove riducono i costi di integrazione. Scegli tenendo presente questa stratificazione e scriverai meno ordini di modifica l'anno prossimo.

Domande frequenti





01.Un PLC Siemens può comunicare con un PLC Allen-Bradley?

Sì, tre percorsi comuni: (1) OPC UA nativo su Siemens S7-1500 con FactoryTalk Linx Gateway sul lato Rockwell; (2) un gateway hardware come Anybus X-gateway PROFINET / EtherNet/IP; oppure (3) Modbus TCP condiviso con entrambi i controller che fungono da server. Scegli in base ai requisiti di tempo di risposta e al budget.

02.Modbus TCP è ancora rilevante nel 2026?

Assolutamente. Modbus TCP rimane il protocollo industriale più-neutro disponibile sul mercato, con supporto nativo o aggiuntivo-su praticamente tutti i PLC, VFD e contatori di energia venduti oggi. Non è adatto per il movimento a ciclo chiuso,-ma per il monitoraggio, il polling SCADA e lo scambio di dati tra-brand è spesso la risposta giusta.

03.Qual è la differenza tra PROFINET RT e IRT?

PROFINET RT (Real-Time) utilizza frame Ethernet con priorità per tempi di ciclo compresi tra 1 e 10 ms-sufficienti per la maggior parte degli I/O discreti. PROFINET IRT (Isochronous Real-Time) riserva la larghezza di banda tramite la pianificazione hardware per tempi di ciclo fino a 31,25 µs con jitter inferiore ai-microsecondi, richiesto per il servo movimento sincronizzato.

04.Cosa è più veloce: EtherCAT o PROFINET IRT?

Entrambi raggiungono tempi di ciclo inferiori al-millisecondo. EtherCAT in genere raggiunge cicli di 100 µs con un sovraccarico molto basso poiché gli slave elaborano i frame al-al-volo. PROFINET IRT può raggiungere 31,25 µs ma richiede una maggiore ingegneria di rete e switch dedicati con funzionalità IRT-. Per movimenti con numero elevato di-assi-, EtherCAT spesso vince in termini di costi; per le linee dominate da Siemens-, PROFINET IRT è la soluzione naturale.

05.Come collego un dispositivo PROFIBUS preesistente a una nuova rete PROFINET?

Utilizza un accoppiatore da Profibus-a-PROFINET-Siemens IE/PB Link PN IO è la soluzione OEM; Anybus e ProSoft offrono alternative-neutre rispetto al marchio. Gli slave DP esistenti vengono visualizzati come dispositivi PROFINET IO nel nuovo controller, consentendo la migrazione graduale senza rottamare l'hardware di campo.

06.Di quale cavo ho bisogno per EtherNet/IP vs PROFINET?

EtherNet/IP funziona su Cat 5e/6 standard con connettori RJ45. Anche PROFINET funziona su Cat 5e ma specifica un cavo industriale a quattro-fili con connettori M12 D-codificati per ambienti IP67, in genere con guaine esterne verdi. Per entrambi, utilizzare un cavo schermato in ambienti rumorosi e mantenere la separazione fisica dall'alimentazione del VFD.
